Изучение EVVA 4KS
Относительно недавно, мы рассмотрели топовый магнито-механический продукт среди цилиндров от австрийского производителя - EVVA MCS. А здесь мы рассмотрим другую модульную цилиндровую систему – EVVA 4KS, которая сама по себе является не менее интересным решением, к тому же почти за половину стоимости.
Основные особенности цилиндровой системы EVVA 4KS:
Внешний вид цилиндра модульной системы EVVA 4KS, оригинального ключа и карточки владельца после распаковки фирменной коробочки
4 кривые нарезки работающие с подвижными кодовыми блоками по беспружинной технологии
Дополнительные нарезки на ключе.
Защита от отмычек, бампинга, изготовления дубликатов ключа и др. т. н. интеллектуальных методик вскрытия.

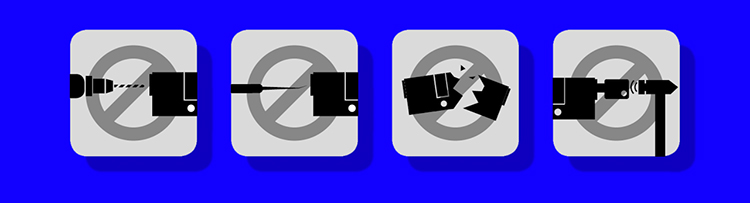

Защита от сверления, вырывания, выбивания, перелома благодаря целому ряду защитных решений. Детали ниже.
Антифрикционное покрытие всех кодовых блокирующих блоков.
Очень высокая износостойкость каналов ключа и механики цилиндра.
Ключ изготовлен из сплава никеля и серебра.
Отсутствие пружин дополнительно уменьшает трение и, соответственно, износ.
Максимальные классы по EN 1303:2015, что допускает использование во взломостойких дверях от 4 класса по EN 1627.
Дополнительная функция: опция антипаники BZS: можно открыть сердцевину даже если со стороны квартиры в цилиндр вставлен и повернут ключ. Опционально.
Дополнительный элемент-опция SSW, защищающий от проникновения пыли и воды.
Видео от ВМБ про модульную серцевину EVVA 4KS для цилиндровых замков:
Краткий анализ тестов и испытаний согласно евростандарта EN 1303:2015
Как и весь "линейка" сердцевин EVVA (MKS, 3KS PLUS, ICS, EPS) сердцевина 4KS сертифицирована на максимальные классы EN 1303:2015 последней редакции:
Категория применения
Тесты на долговечность
Дверная масса
Огнестойкость механизма
Безопасность продукта
Температурная и коррозостойкость
Класс безопасности
Уровень взломостойкости
1
6
0
B
0
C
6
D
То есть для применения производителем в защитной конструкции на практике: будь то сертифицированные защитные двери или индивидуальные сейфы, эти цифры означают для нас с вами следующую полезную информацию:
Категория применения в степени 1 предназначена для использования людьми с высокой степенью проявления осторожности и небольшой вероятностью неправильного использования.
Долговечность. 6 класс это 100 000 циклов работы. не шутки ради, но упрямый и не менее забавный факт: у одного чешского клиента стёрлось тиснение на металлической шляпке ключа EVVA, а ключ с цилиндром продолжают исправно работать.
Дверная масса. Используется только один класс, определяемый массой дверей. Для класса 0 требования не предъявляются.
Огнестойкость.
Безопасность продукта. Как и для дверной массы, используется только один класс.
Устойчивость к корозии и температуре. Высокие требования к коррозионной устойчивости, и работоспособности при температурах от −20°С до +80°С.
Класс безопасности ключа т. е. секретность. Максимальные результаты тестов.
Взломостойкость. Класс D максимальный.
Принцип работы технологии EVVA 4KS
Важно понимать, что EVVA 4KS представляет собой следующий этап развития испытанной системы EVVA 3KS, хорошо себя зарекомендовавшей, но уже снятой с производства.
Система трёх кривых является старшей предшественницей EVVA 4KS, наилучшим образом зарекомендовав себя за длительное время
Эта нехитрая аббревиатура означает four curve system, т. е. система 4-ёх кривых (далее 4KS). Система EVVA 4KS отличается от большинства цилиндров тем, что блокирующие элементы в ней, расположенные внутри сердцевины, скользят вдоль кривых нарезок на ключей. Такой принцип исключает применение пружин, а также усилие, которое создавалось бы на них. При вставке ключа в цилиндр EVVA 4KS, порядка дюжины скользящих элементов, то есть слайдеров в теле цилиндра двигаются и, в конечном итоге, выстраиваются в определённое положение (комбинацию) с помощью уникального рисунка кривых на ключе.
По аналогии с системой 3KS, ключ перемещаясь по цилиндру 4KS двигает слайдеры по кривым, выстраивая их определённое положение
После того как, слайдеры выстроились в необходимое положение, результат, если можно так выразится проверяется с помощью двух контрольных планок. А нижняя планка контролирует также дополнительную нарезку, выполненную на ключе. По аналогии со старшей системой EVVA 3KS, такой же принцип положен в основу обновлённой системы EVVA 4KS. Интересная особенность: система 4KS проверяет подлинность комбинации в общей сложности 4 раза, что существенно повышает безопасность, затрудняя взлом отмычками.
Cейчас вы можете видеть как боковые контрольные планки, так и нижнюю:
Боковой контроль подвижных слайдеров
Нижний контроль дополнительной нарезки
Дополнительная нарезка на ключе EVVA 4KS
Эволюция от 3-ёх до 4-ёх кривых

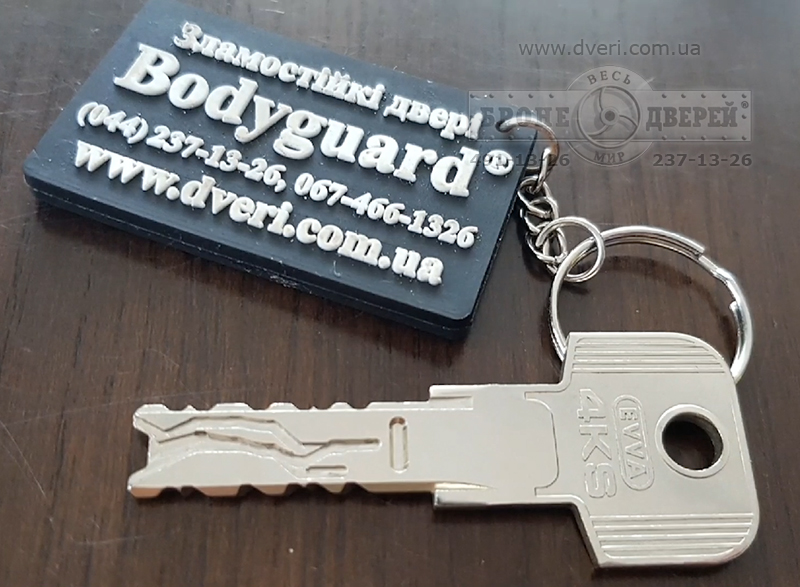

Если внимательно рассмотреть ключ, многие зададут хороший вопрос: а где же новая 4-ая кривая? Она вроде бы и не видна на первый взгляд, так как в начале она сливается, но в конце она длиннее и начинает дифференцироваться. Благодаря тому, что кривая неглубокая, физическая мощность самого ключа не ослаблена. То есть отличительной особенностью обновлённого ключа EVVA 4KS являются перекрывающиеся нарезки кривых на ключе. Дополнительное независимое кодирование также обеспечивает высочайшую безопасность. В совокупности, это исключает манипулирование ключами и отмычками, особенно, в системе мастер-ключей.
При внимательном изучении улучшенного ключа 4KS, видно главную особенность системы - перекрывающиеся нарезки кривых
Но в целом, EVVA 4KS стала еще прочнее и безопаснее. Новый дизайн делает ключ системы более компактным и эргономичным. Как двухсторонний ключ с уникальным закругленным наконечником, ключ EVVA 4KS особенно прост в использовании. Высококачественный никель-серебряный сплав ключа, антифрикционное покрытие всех блокирующих блоков и беспружинная задумка ключа EVVA 4KS гарантируют высокую износостойкость даже в особых условиях.
Устойчивость к отмычкам и защита системы от физического взлома
Интересно, что невозможно распознать какой блокирующий элемент активен в данный момент. Поскольку элементы свободно двигаются – просканировать цилиндр попросту невозможно. Отсутствие пружин полностью исключает методику бампинга при вскрытии отмычками.

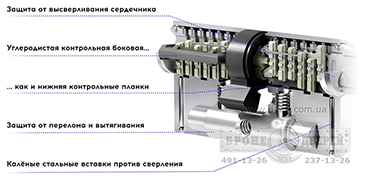

Но система EVVA 4KS также прекрасно защищена физически эффективными решениями: термоупрочнённые элементы, углеродистые стальные планки в сочетании с модульной структурой, применяемой в этих австрийских цилиндрах, эффективно защищают от попыток вытягивания и перелома. А также от сверления, как и корпус цилиндра в целом.
Таким образом этот высокотехнологичный цилиндр EVVA 4KS защищён как от отмычек, так и от основных методик физического вандального взлома. И в свою очередь, сертифицирован по максимальным классам евростандарта EN 1303:2015, что является главным условием применения его во взломостойких дверях 4-го класса (ровно как и 5-го и 6-го), которые мы и производим.

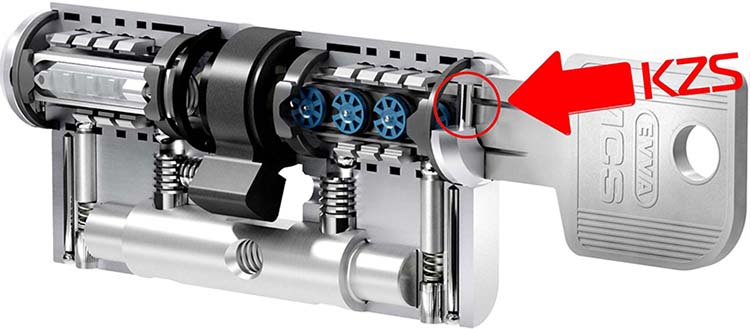

Защита KZS
Это решение предусматривает дополнительно установленные каленые стержни в корпусе цилиндра, усложняющие высверливание цилиндра. Обычно эта опция производится за доплату на заводе производителя. Цилиндры EVVA производятся в версии KS и KZS.
Комплектация цилиндровой системы EVVA 4KS для компании "Весь мир бронедверей"
Содержимое оригинальной упаковки EVVA 4KS после вскрытия. Сама коробочка довольно простая и сделанна из обычного картона.
Распаковав коробочку с цилиндром можно увидеть:
5 ключей 4KS, запечатанные в оригинальный пакетик.
В одном же пакетике с ключами также находится карточка владельца.
Инструкция.
Карточка владельца находится в отдельном прозрачном пакетике. Она нужна для авторизированного создания дубликатов ключей, обслуживания системы 4KS и др. ВМБ заказывает комплектацию с 5-тью ключами по умолчанию. Возможно дозаказать дополнительные ключи.

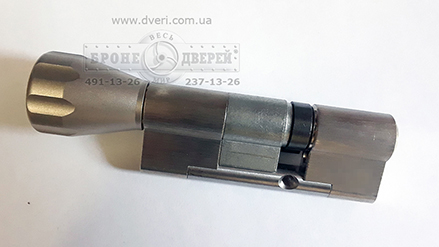

Цилиндровая система EVVA 4KS в популярном для дверей BODYGUARD™ размере 31×51 T с поворотным кнобом (тумблер или барашек)
Некоторые особенности модульной структуры сердцевины EVVA 4KS:
Многие производители сейчас делают акцент на модульную систему своих цилиндров, благодаря которой можно набрать самые разные размеры. Основная центральная часть цилиндра в которой, находятся запирающие блоки, планки и др. остается неизменной, а используя центральные вставки против слома и другие специальные проставочные блоки можно собирать цилиндры EVVA 4KS самой разной длины т. е. симметрий. Т. е. не нужно иметь на складе самые разные размеры и можно быстро собрать такую симметрию, которая нужна.
Размеры цилиндров EVVA 4KS:
Как устроена модульная структура в цилиндре EVVA 4KS можно узнать лучше в видеобзоре системы в начале страницы
На данных схематических рисунках кратко представлен принцип сборки цилиндрового механизма EVVA 4KS самой разной симметрии

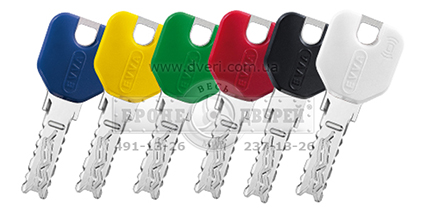

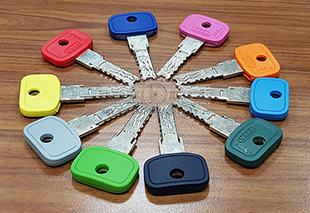

Опциональные сменные накладки на головку ключа EVVA различных цветов:
Их можно дополнительно заказать при необходимости:
Это довольно таки красиво и удобно при создании т. н. мастер-систем на основе EVVA 4KS. Можно использовать разноцветные ключи для семьи и т. д.
Полезные функции BZS и SSW (опционально)
Как мы уже писали выше, опция BZS позволит открытвать замок цилиндров даже тогда, когда внутри, то есть со стороны помещения, уже вставлен и повернут другой ключ. Это может быть очень удобно, например, для людей проживающих на первом или последних этажах (а в наших реалиях на всех т. е. на любом из этажей), которые для подстраховки приобрели двери с этой сердцевиной или сердцевину отдельно в комплектации ключ-ключ. На минутку представим, что злоумышленник проник в квартиру-дом-помещение, используя окно, но не сможет открыть двери изнутри потому что не барашка-кноба-поворотного тумблера на цилиндре. Но для комфорта членов семьи, любой из них сможет оставить изнутри ключ, не лишая остальных при этом возможности открыть снаружи двери своим ключем. Другими словами, второй ключ изнутри (когда кто-то из семьи находится уже дома) может выполнять роль полноценного поворотного тумблера.
Дополнительная нестандартная функция SSW также защищает сердцевину EVVA 4KS от попадания пыли и воды. Визуально это ещё одна 5,2 мм проставка в которой подпружинена шторка, задача которой перекрыть ключевое отверстие в цилиндровом механизме, но не для ключа, а пыли. Исключив также, насколько это возможно, и попадание воды.
Фирменный чемоданчик EVVA в шоуруме "Весь мир бронедверей"
Обе эти системы 3KS и 4KS являются довольно сложными изделиями, требующие специального высокотехнологического оборудования для производства и обширных знаний по безопасности. Мощности производства компании EVVA расположены в австрийской столице - Вене, где осенью восемнадцатого года наши сотрудники посетили производство и приняли участие в семинаре, проведённом сотрудниками компании.
Разобравшись в особенностях различных цилиндровых систем от австрийского производителя, сейчас мы делимся с вами этими обзорами высококлассных механических цилиндров для взломостойких дверей.
Игорь Омельченко, конструктор первых в Украине взломостойких дверей BODYGUARD™ и Ulises Lorente (Sales Export manager, EVVA)
Но мы также привезли из Австрии и оригинальный чемоданчик EVVA с этими высококлассными цилиндрами и другими моделями цилиндрового модельного ряда. Теперь каждый желающий сможет в нашем офисе ознакомится с работой механики цилиндра EVVA 4KS, как впрочем и других, не только своими глазами, но и руками, сравнив их между собой.
Хочется отметить, что даже сертифицированный по максимума цилиндр это около 5% от того что должно быть в двери. Ведь ещё нужны сертифицированные по EN 12209 хорошие замки, броненакладки максимальных классов по евростандарту EN 1906, замковые карманы, мощное полотно с мощной коробкой, рёбрами жёсткости и так далее. Поэтому крайне ошибочно, всю ответственность за вашу безопасность возлагать на что-то одно. Например, на толщину стали или замки или цилиндр. Они работают в комплексе - помните об этом.
