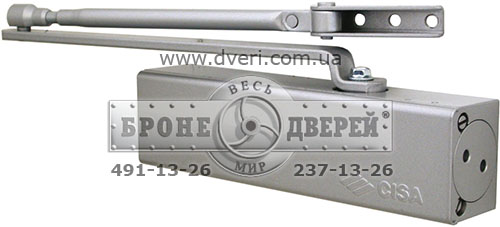

Дверные доводчики CISA серии 714 & D14: SMART & PLUS
|
|
Стандартная тяга |
Тяга с удержанием |
- Mульти-сильная версия
- Усилие от 2 до 4 по EN (D1.415-03 и D1.416-03 соответсвенно)
- Усилие от 4 до 6 по EN (714.16-05)
Характеристики |
Достоинства |
Новая тяга плоской формы |
Быстро устанавливается, проста в настройке. |

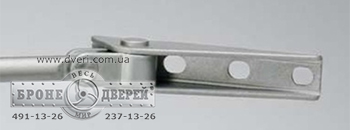

«Стопа» с 4 отверстиями |
Регулировка усилия производится путём простой перестановки «стопы», поэтому нет необходимости сверлить другие отверстия, чтобы поменять усилие закрывания. |
Клапан снижения давления |
Предотвращает порчу доводчика и двери в случае приложения избыточного усилия во время цикла закрывания и открывания. |
Новые клапаны под шестигранный ключ |
Снижают риск некорректных регулировок и вандализма. |
Новая техническая инструкция и шаблон в стиле IKEA |
Легко и понятно для установки. |
Раздельная регулировка начального и конечного цикла работы доводчика |

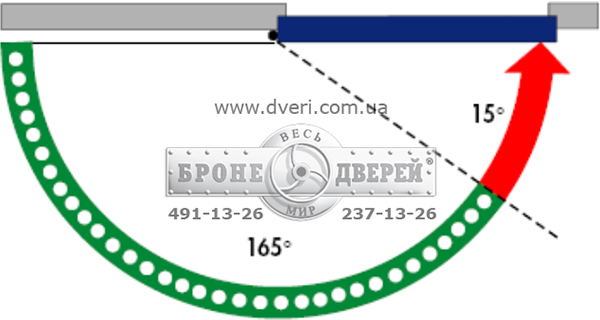

Разделение регулировок запирания и захлопывания позволяет произвести оптимальную настройку. |
Обеспечивается полная взаимозаменяемость с прежней продукцией CISA и большинством других популярных марок.
Дверные доводчики CISA серии 714 & D14: регулировки

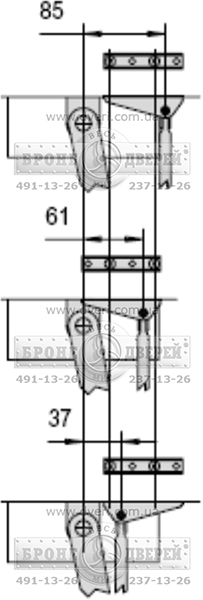

- Регулировка усилия запирания путём простой перестановки стопы.
- Для смены усилия запирания нет необходимости сверлить лишние отверстия: достаточно поменять положение стопы.

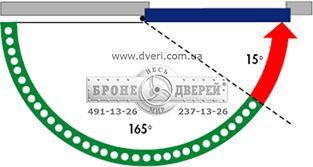

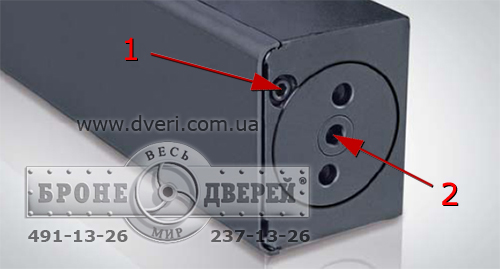

Дверные доводчики CISA серии 714 & D14: настройки скорости
- Клапан 1: регулировка скорости запирания.
- Клапан 2: регулировка скорости прихлопа.

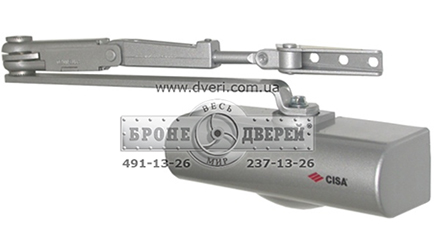

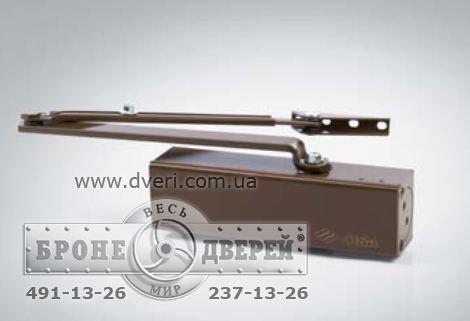

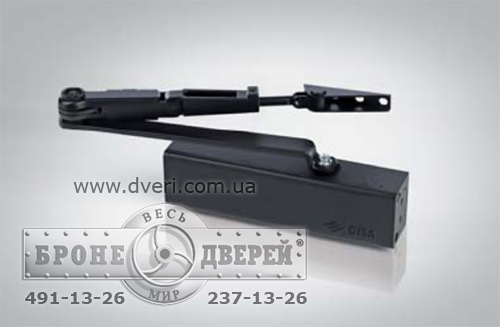

Доводчики CISA для входных дверей серии D15: ассортимент «Professional Plus»
|
|
Со стандартной тягой |
С фиксируемой тягой |
- Mульти-сильная версия.
- Усилие от 2 до 4 по EN (D1.510-03 и D1.511-03 соответсвенно).

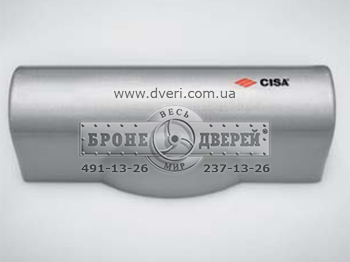

Доводчики CISA для входных дверей серии D16: ассортимент «Professional Plus»
- Mульти-сильная версия с регулировкой мощности.
- Усилие от 2 до 4 по EN (D1.610-05 и D1.611-05 соответсвенно).
- При неполном открытии усилие от 2 до 4 по EN (D1610-03 и D1611-03 соответсвенно).
Характеристики |
Достоинства |
Новая тяга плоской формы |
Быстро устанавливается, проста в настройке. |
«Стопа» с 4 отверстиями |
Регулировка усилия производится путём простой перестановки «стопы», поэтому нет необходимости сверлить другие отверстия, чтобы поменять усилие закрывания. |
Функция неполного открытия (Backcheck) |
Служит для поглощения большой порции энергии, возникающей в момент резкого открытия двери или при порыве ветра. |
Клапан снижения давления |
Предотвращает порчу доводчика и двери в случае приложения избыточного усилия во время цикла закрывания и открывания. |
Новые клапаны под шестигранный ключ |
Снижают риск некорректных регулировок и вандализма. |
Новая техническая инструкция и шаблон в стиле IKEA |
Легко и понятно для установки. |
Раздельная регулировка начального и конечного цикла работы доводчика |
Разделение регулировок запирания и захлопывания позволяет произвести оптимальную настройку. |
Настройки доводчиков CISA серии D15 & D16 для бронедверей
- Регулировка усилия за счёт перестановки «стопы».
- Не нужно сверлить лишние отверстия, чтобы сменить усилие.

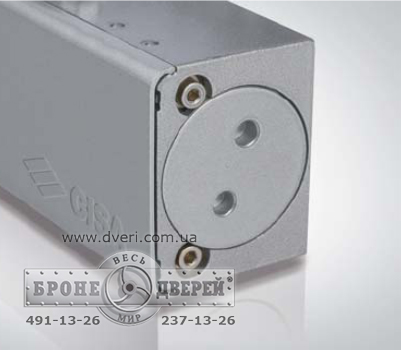

Регулировки доводчиков CISA серии D15 и D16
- Клапан 1: регулировка скорости закрывания.
- Клапан 2: регулировка скорости захлопывания.

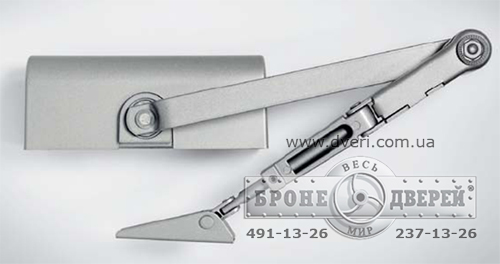

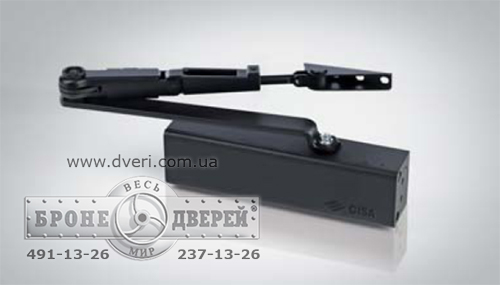

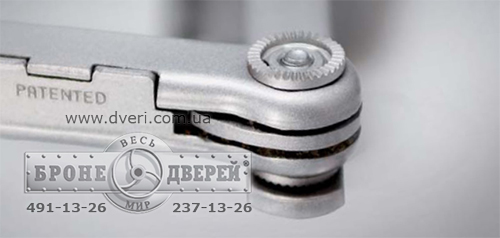

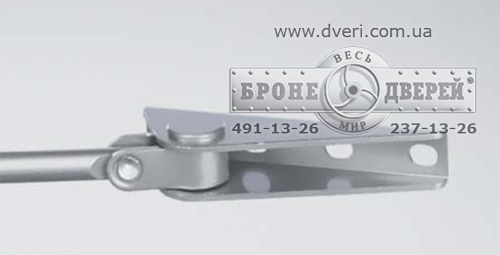

Тяги с фиксацией в открытом положении дверных доводчиков серий D14, D15 и D16
- Открытое положение двери может варьироваться в пределах от 180° до 15° только перемещением тяги.
- Тяга состоит из двух составных частей (1-2), что позволяет точно установить доводчик в сложных условиях.

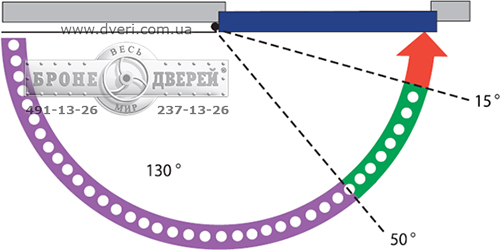

Функция неполного открывания «Backcheck» доводчиков CISA серии D16 для бронедверей
Данная функция служит для поглощения большой порции энергии, возникающей в момент резкого открытия двери или при порыве ветра. Система регулируется клапаном и работает от 50° до 180°.
|
– Сектор регулировки захлопывания входной двери (с клапаном). |
● |
– Сектор регулировки скорости закрытия (с клапаном) и механизма фиксации открытого положения бронедверей. |
● |
– Сектор регулировки приторможенного открытия металлической двери. |

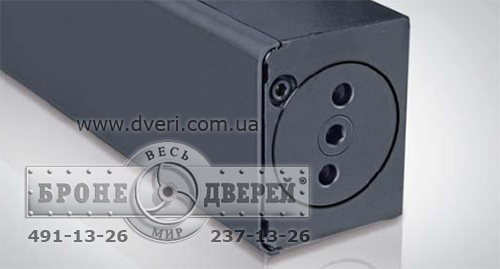

Доводчики CISA серии D16 для бронированных дверей: версия с регулировкой мощности
Единый корпус для всех типов мощностей доводчиков. Один способ крепления тяг. Унитарный способ регулировки посредством клапанов. Усилие от 2 до 6 по EN 2 до 6.

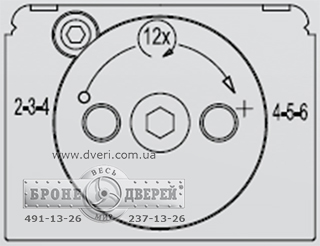

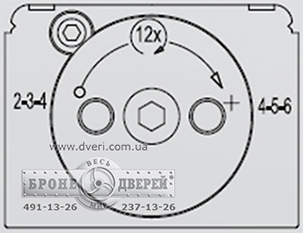

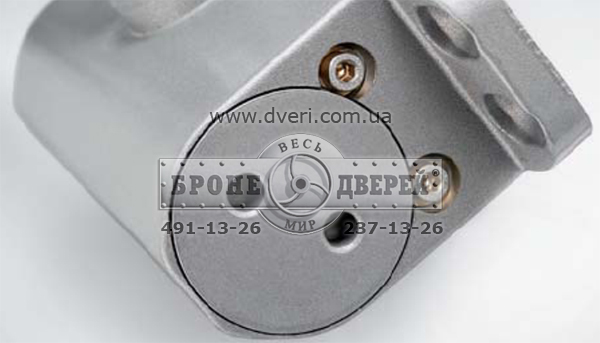

При повороте крышки корпуса доводчика по часовой стрелке происходит увеличение его мощности (с 2-4 до 4-6).
- Клапан регулировки приторможенного открывания входных дверей.
- Клапан регулировки мощности доводчика.

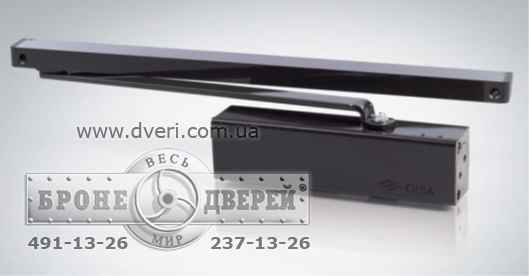

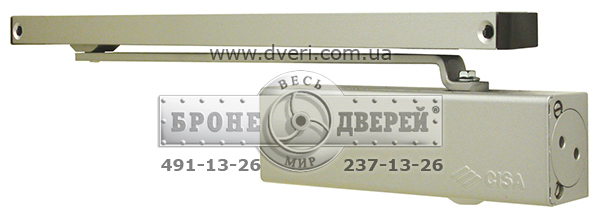

Доводчики CISA серии D20 для входных дверей: ассортимент «Professional Plus»
- Скользящая тяга без удержания в открытом положении.
- Скользящая тяга с удержанием в открытом положении.
- Версия с фиксированным усилием EN 3.
- Регулируемое усилие EN 1-3.

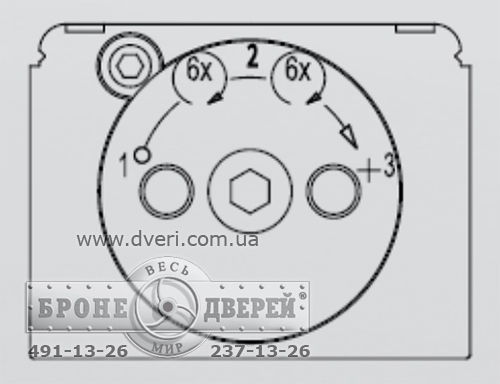

Регулировки дверных доводчиков CISA серии D20
Единый корпус для всех типов мощностей доводчиков. Один способ крепления тяг. Унитарный способ регулировки посредством клапанов. Усилие от 1 до 3 по EN.
При повороте крышки корпуса доводчика происходит увеличение его мощности.
- Клапан 1: регулировка скорости закрывания.
- Клапан 2: регулировка скорости захлопа.
Сертификация доводчиков CISA для бронированных дверей
- Все дверные доводчики CISA сконструированы в полном и строгом соответствии с правилами EN 1154.
- Все серии со стандартной тягой имеют знак CЕ и могут быть установлены на противопожарные двери.
- Серии доводчиков без фиксируемых тяг маркированы символом «CE» и могут устанавливаться на противопожарные двери.
- Серии 71.410 и 71.411 могут быть заменены на «тестированные серии».
Новые предложения противопожарных доводчиков CISA
|
|
|
D1415-03/71415-05 |
D1.510-03 и D1.610-03/D1.610-05 |
D2010-03/D2110-03 |
Новые упаковка и техническая инструкция
Больше картинок и меньше текста в инструкции для лучшего понимания способа установки доводчика CISA для входной двери.

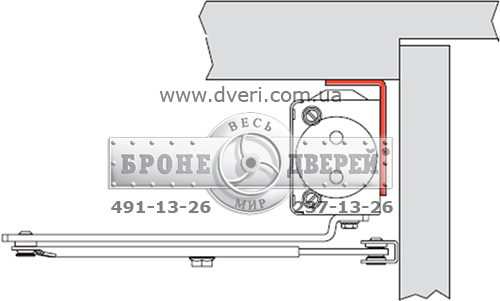

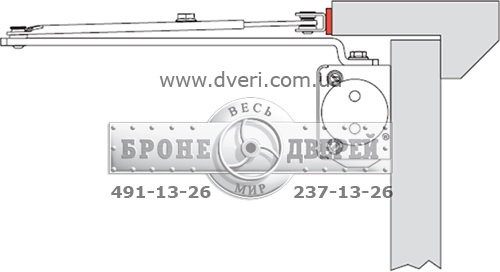

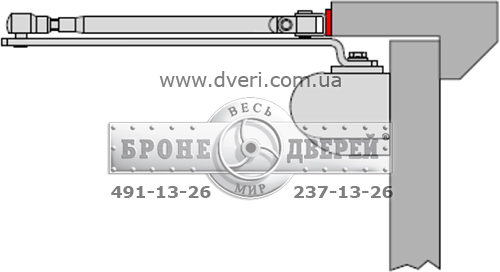

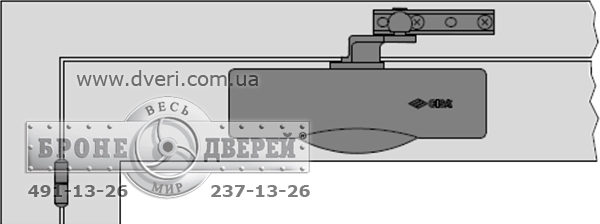

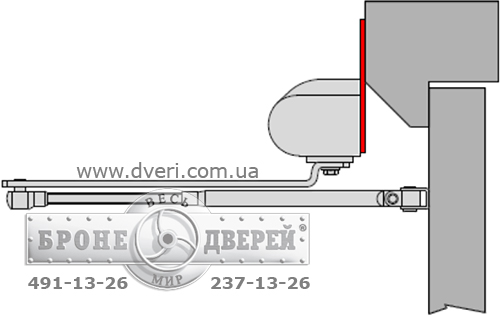

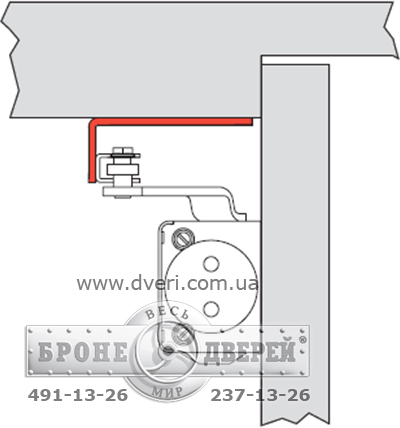

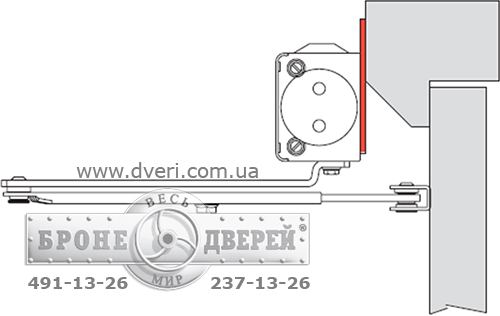

Примеры установки доводчиков CISA для стальных дверей
|
|
|
|
Для внутреннего открывания |
Для внешнего открывания |

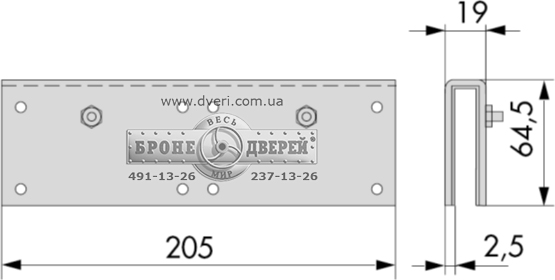

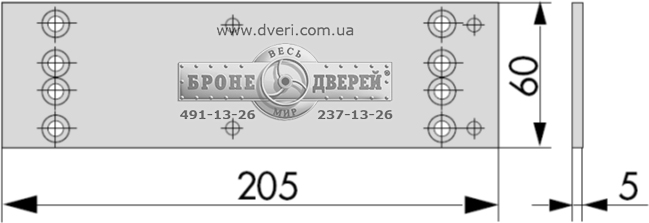

Монтажные пластины для противопожарных и стеклянных дверей |

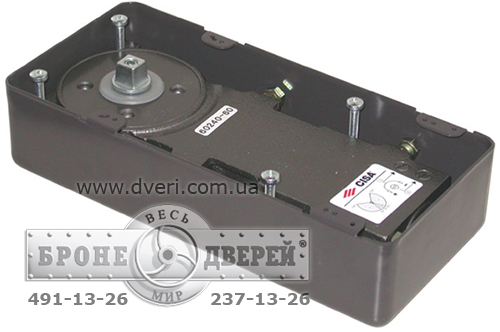

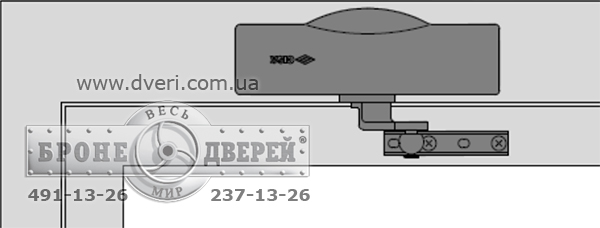

Скрытые доводчики CISA для металлических дверей
Скрытые дверные доводчики CISA могут быть с фиксацией стальной двери при угле 90° или 105°. В открытом положении фиксация не происходит.
Скорость закрывания и захлопывания входной двери регулируется посредством клапана, а горизонтальные и вертикальные регулировки осуществляются посредством винта.
|
|
